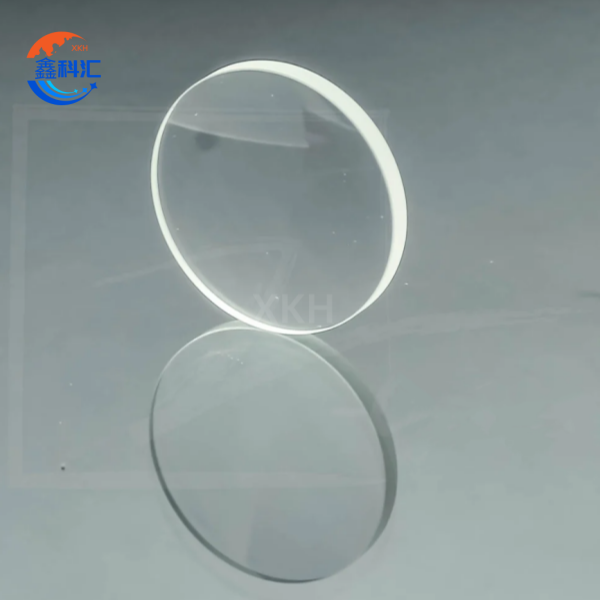

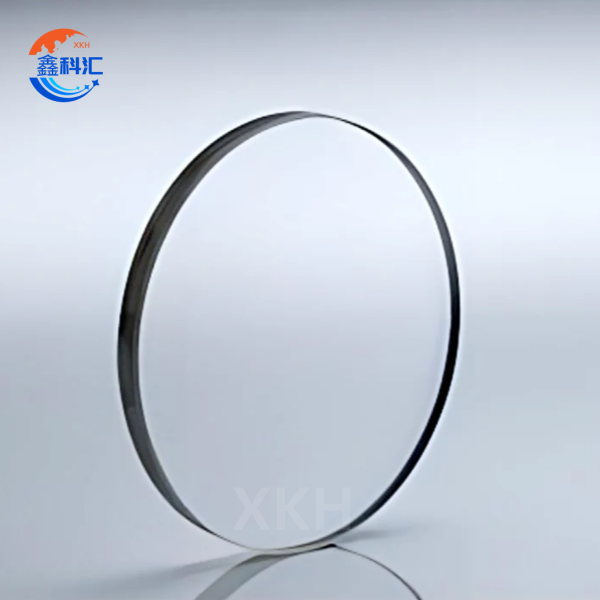

Ventanas ópticas de zafiro, monocristal de Al₂O₃, resistentes al desgaste, personalizadas

Ventanas ópticas de zafiro, monocristal de Al₂O₃, resistentes al desgaste, imagen destacada personalizada

Descripción breve:

Las ventanas ópticas de zafiro, fabricadas con óxido de aluminio monocristalino sintético (Al₂O₃), representan la cúspide de la ingeniería óptica, combinando una dureza, resistencia térmica y versatilidad espectral sin precedentes. Estas ventanas son indispensables en aplicaciones que exigen una durabilidad extrema y una claridad óptica excepcional en los espectros ultravioleta (UV), visible e infrarrojo medio (MIR). Con una transmitancia superior al 90 % (tras el recubrimiento) y una dureza Mohs de 9, superan a los materiales convencionales como la sílice fundida y el cuarzo en entornos exigentes.

Envíanos un correo electrónico.

Características

Especificaciones técnicas

Parámetro	Especificaciones
Material	Zafiro sintético de alta pureza (Al₂O₃), <5 ppm de impurezas
Rango de diámetros	1–300 mm (tamaños personalizados disponibles)
Tolerancia de espesor	±0,05 mm (estándar), ±0,01 mm (grado de precisión)
Calidad de la superficie	20/10 a 60/40 raspado-excavación (MIL-O-13830A)
Planitud	λ/4 @ 633 nm (estándar), λ/8 @ 10,6 μm (grado láser)
Apertura libre	>90% del diámetro
Opciones de recubrimiento	Filtros de paso de banda antirreflectantes de banda ancha (200–4000 nm), DLC.
Temperatura de funcionamiento	-200 °C a 2053 °C (punto de fusión)

Ventajas principales

1. 1. Defensa y aeroespacial
  • Vehículos hipersónicos: Resisten choques térmicos durante la reentrada, manteniendo la integridad óptica a 2000 °C.
  • Imágenes satelitales: Se utilizan en sistemas de observación de la Tierra de alta resolución (por ejemplo, sensores hiperespectrales).

  2. Industria y Energía

  • Cámaras de plasma: Resisten la erosión en el grabado de semiconductores (CVD mejorado con plasma) y en reactores de fusión.

  • Exploración de hidrocarburos: Monitorear la integridad de los oleoductos mediante ventanas de alta presión resistentes a la corrosión.

  3. Investigación científica

  • Radiación sincrotrónica: Minimizar la absorción de rayos X (<5 ppm de impurezas) en las líneas de luz.

  • Computación cuántica: Permite la transmisión de fotones con bajas pérdidas en sistemas criogénicos.

  4. Innovaciones comerciales

  • Vehículos autónomos: Ventanas LiDAR con revestimientos DLC para resistencia al vaho e inmunidad a los arañazos.

  • Dispositivos portátiles: Lentes de zafiro ultrafinas (<1 mm) para pantallas de realidad aumentada.

Soluciones personalizadas XKH

Nuestra plataforma integral ofrece componentes ópticos de zafiro a medida:

1. Diseño y Prototipado

• Integración CAD: Conversión de archivos STEP/IGES a prototipos funcionales en 5 días hábiles.
• Optimización DFM: Reduzca los riesgos de producción mediante análisis de estrés y simulaciones de tolerancia.

2. Fabricación de precisión

· Metrología: Interferometría de desplazamiento de fase 4D para una precisión superficial de λ/50.
· Sistemas de recubrimiento: pilas AR/DLC multicapa ajustadas para longitudes de onda específicas (por ejemplo, telecomunicaciones de 1550 nm).

3. Garantía de calidad

• Trazabilidad del material: Documentación de toda la cadena de valor, desde el crecimiento del lingote hasta la inspección final.
• Pruebas ambientales: Niebla salina (MIL-STD-810G), ciclos térmicos (de -196 °C a 800 °C) y resistencia a la vibración.

4. Servicios de valor añadido

· Control ESD: Personalización de la resistividad superficial (10⁶–10⁹ Ω) para componentes electrónicos sensibles.
• Soluciones de vacío: Bordes metalizados con soldadura hermética para sistemas UHV.

¿Por qué elegir ventanas ópticas de zafiro?

1. Longevidad: Vida útil operativa de 15 años en aplicaciones de grado espacial.

2. Eficiencia de costos: costos de materiales un 30% menores gracias al crecimiento optimizado de cristales.

3. Sostenibilidad: Reciclable y conforme a RoHS/REACH.

Conclusión

Las ventanas ópticas de zafiro redefinen los estándares de rendimiento en optoelectrónica, defensa y sistemas industriales al combinar avances en ciencia de materiales con innovaciones de ingeniería de precisión. Aprovechando las propiedades intrínsecas del zafiro sintético —como su dureza Mohs 9, su estabilidad térmica hasta 2053 °C y su transmitancia de amplio espectro (200 nm–6 μm)— estas ventanas superan las limitaciones convencionales, permitiendo aplicaciones transformadoras en tecnologías de última generación. Por ejemplo, su capacidad para resistir choques térmicos hipersónicos (>1000 °C) las hace indispensables en sistemas de defensa aeroespacial, mientras que los diseños de birrefringencia ultrabaja garantizan la precisión en la computación cuántica y la detección de ondas gravitacionales.

La integración de técnicas de fabricación avanzadas, como el torneado de diamante y la pulverización catódica por haz de iones, permite desarrollar soluciones a medida para necesidades específicas, como ventanas espirales compatibles con el vacío para reactores de fusión o una rugosidad superficial inferior a 100 nm para litografía EUV. Además, nuestros recubrimientos multicapa patentados —como las películas antirreflectantes mejoradas con DLC— alcanzan una transmitancia superior al 99 % en longitudes de onda críticas (por ejemplo, 1550 nm para telecomunicaciones), superando en un 30 % a los materiales tradicionales en cuanto a umbrales de daño inducido por láser.

A medida que las industrias se orientan hacia la miniaturización y la fiabilidad en entornos extremos, las ventanas ópticas de zafiro son fundamentales en vehículos autónomos (resistencia al empañamiento del LiDAR), robótica médica (endoscopios esterilizables en autoclave) y exploración espacial (cargas útiles de satélites resistentes a la radiación). Al combinar la innovación en materiales con la personalización centrada en el cliente, capacitamos a los líderes mundiales para superar las barreras técnicas y dar forma al futuro de la fotónica. Este compromiso con la excelencia consolida a las ventanas ópticas de zafiro como la piedra angular de la óptica de alto rendimiento, impulsando avances en sostenibilidad, miniaturización y durabilidad de los sistemas en las aplicaciones más exigentes del futuro.
